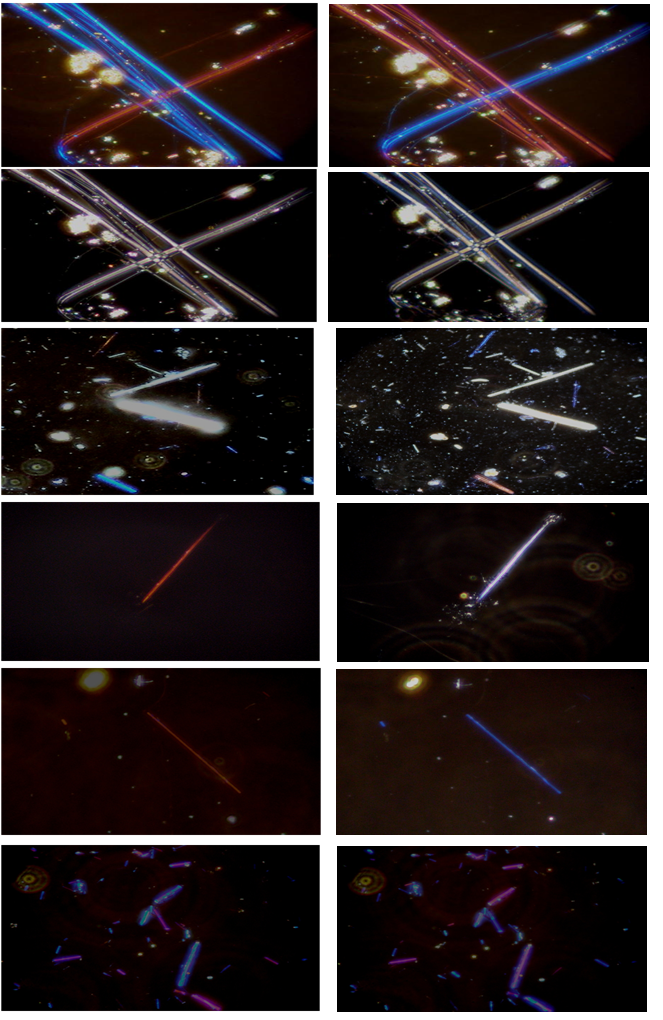

分散色が偏光により変化する事を確認する

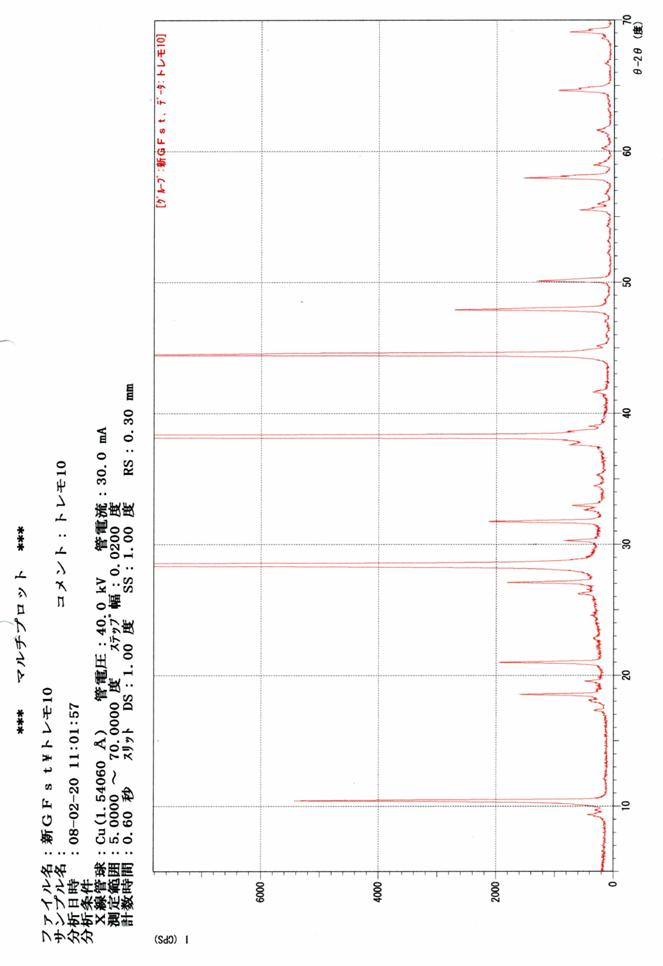

ＸＲＤチャ−ト（トレモライトの例）

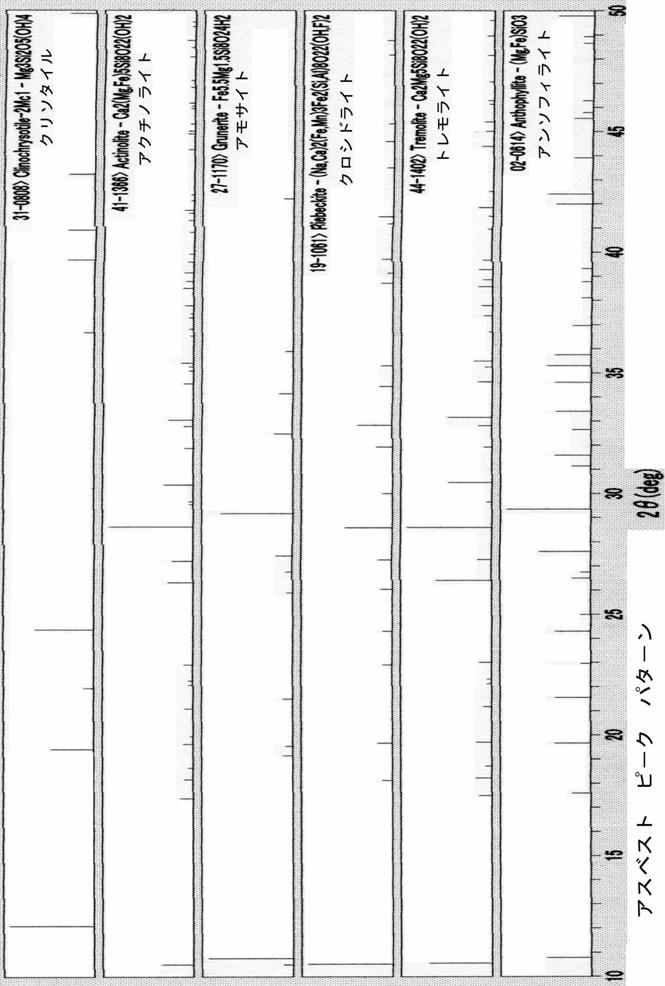

アスベストのピ−クパタ−ン

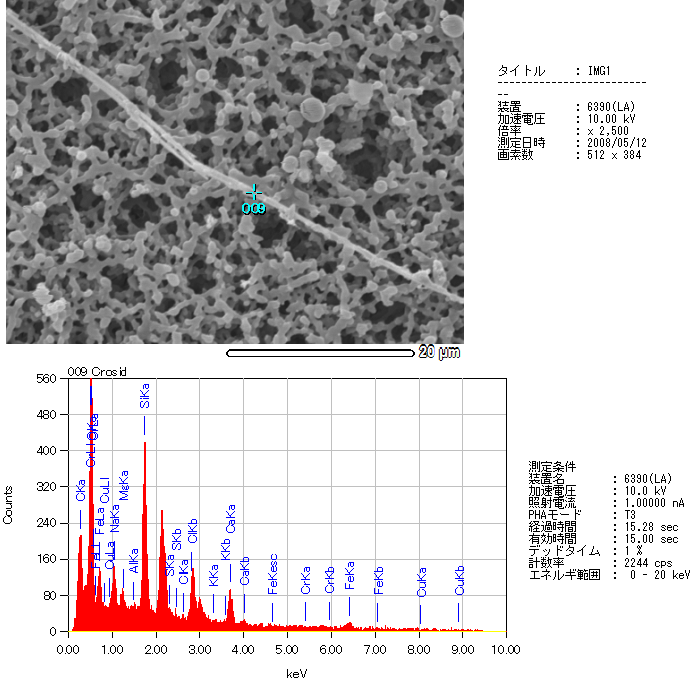

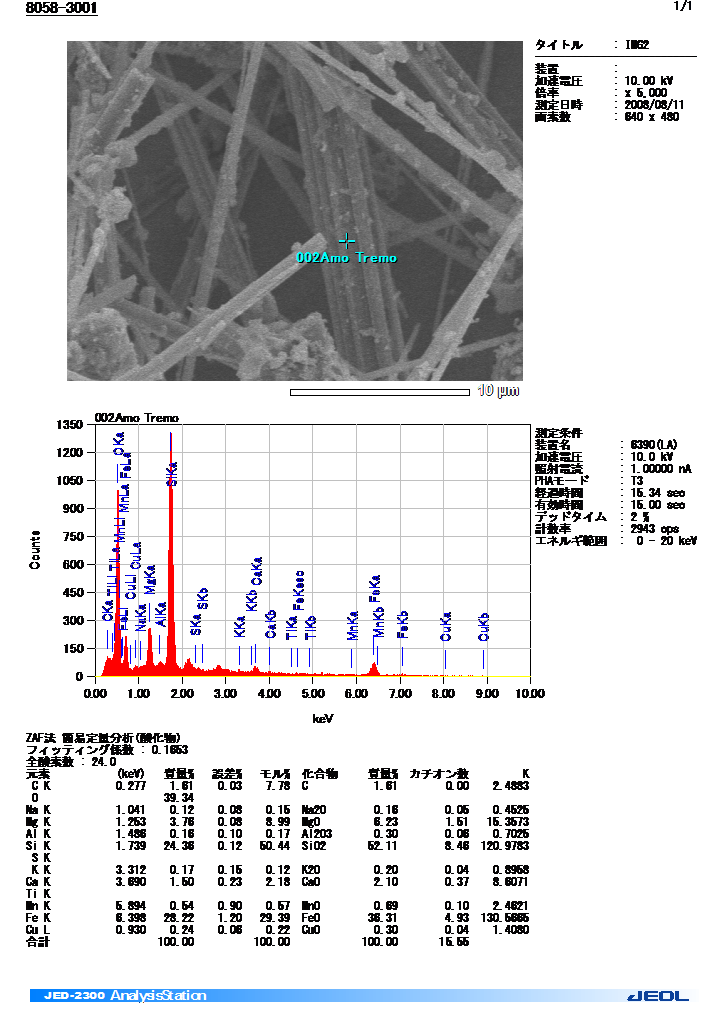

メンブラン・フィルタ−上のクロシドライトのSEM/EDS分析結果

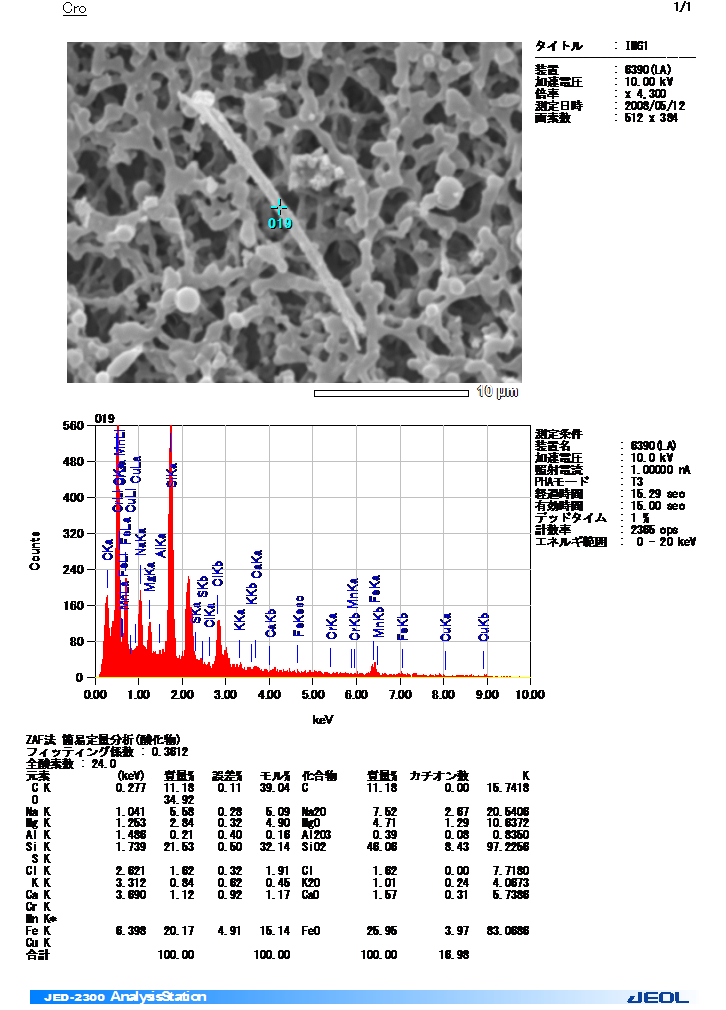

ZAF法 簡易定量分析(酸化物) フィッティング係数 : 0.4434 全酸素数 : 24.0 元素           (keV)   質量%   誤差%   モル%  化合物     質量%  カチオン数         K  C K           0.277   15.73    0.14   48.19  C          15.73        0.00   22.0473  O                     31.94                                                        Na K           1.041    4.09    0.38    3.28  Na2O        5.52        2.14   13.8319 Mg K           1.253    1.12    0.44    1.69  MgO         1.85        0.55    3.8514 Al K           1.486    0.38    0.54    0.26  Al2O3       0.72        0.17    1.4333 Si K           1.739   18.18    0.69   23.83  SiO2       38.90        7.78   75.2233  S K                                                                                 Cl K           2.621    2.60    0.44    2.69  Cl          2.60        0.00   11.2850  K K           3.312    0.85    0.86    0.40  K2O         1.03        0.26    3.7802 Ca K           3.690   12.01    1.29   11.03  CaO        16.80        3.60   55.3090 Cr K                                                                                Fe K           6.398   13.10    6.95    8.64  FeO        16.86        2.82   48.1810 Cu K                                                                                 合計                  100.00          100.00            100.00       17.33

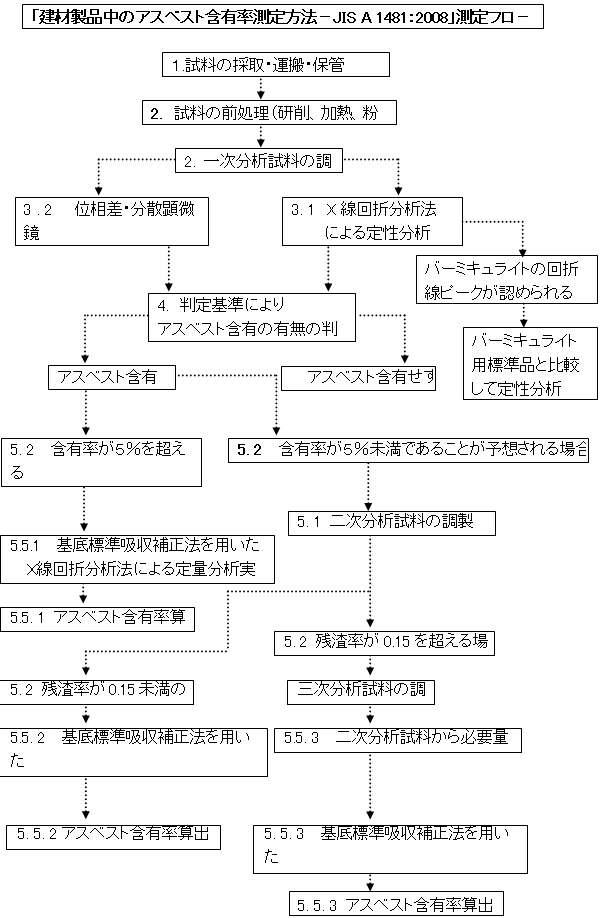

Ｘ線回折によるアスベストの判定
各成分のメインピ−クの±0.5°以内で一致し且つピ−クパタ−ンの同様のものをアスベストと推定する。
種　類　　　　　　　　　　メインピ−ク（２θ）
クリソタイル　　１２．０９７、２４．３６６、１９．４０７
アモサイト　　　１０．７５４、２９．１５９、２７．４２０
クロシドライト　１０．５２３、２８．５８６、１９．６６８
トレモライト　　１０．５５１、２８．５９６、３３．１５２
アンソフィライト　１０．７８０、２７．５９３、２９．３５５
アクチノライト　１０．４９８、２８．６１５、３３．０３９
１） まず１０°〜１３°の範囲にピ−クが無ければアスベスト無と推定する
２） ピ−クが有ったら、第２ピ−ク、第３ピ−クを調べ種類を推定する
３） アスベストと推定された場合は基底板の強度から以下の式で補正強度を計算し
検量線よりアスベストの濃度を算出し、０．１％以上の場合は含有と判定する。
補正強度　Iｃ
Iｃ＝　-I×（sinθk／sinθm）×ｌn（ΔＲI）／｛1-（ΔＲI）＾（sinθk／sinθm）｝
I：実測強度　ΔＲI：試料を乗せた場合の基底板の強度減衰比
θm：目的アスベストの角度　　θk：基底板の測定角度
◎測定装置　島津ＸＲＤ６１００　Ｘ線回折装置
使用Ｘ線管球	Ｃｕ
管電圧・管電流	４０ｋＶ・３０ｍＡ
スキャン速度	２°／分（定性）
照射スリット	１°
散乱スリット	１°
検出スリット	０．１５°
検出器	シンチレ−ションカウンタ−
SEM/EDS・位相差分散顕微鏡によるアスベストの判定
◎測定装置　　　　　日本電子�鰍iＳＭ-6390　SEM／EDS
分解能	３ｎｍ（30Ｋｖ）　８ｎｍ（3Ｋｖ）　１５ｎｍ（1Ｋｖ）
倍率	×５〜×３００,０００
加速電圧	０．５Ｋｖ〜３０Ｋｖ
元素分析装置	エネルギ−分散型ＤＲＹ　ＳＤ（分析範囲Ｃ〜Ｕ）
ニコン　８０ｉＴＰ−ＤＰＨ
接眼レンズ	ＣＦＩ１０Ｘ
付属品	アスベスト用回転アナライザ、簡易偏光ポラライザ−
対物レンズ	位相差用　ＣＦＩ　ＤＬ１０Ｘ
対物レンズ	位相差用　ＣＦＩ　ＰｌａｎＦｌｕｏｒＤＬＬ４０Ｘ
対物レンズ	分散用　ＣＦＩ　Ｄ１０Ｘ
対物レンズ	分散用　ＣＦＩ　ＰｌａｎＦｌｕｏｒＤ４０Ｘ
�@ 熱処理後の試料を適量取り　　蟻酸（1+2）10ｍL＋無じん水20ｍＬ、激しくしんとう
�A　ビ−カに移し回転子を入れ攪拌しながら3枚のスライドグラスに10〜20μＬ滴下し乾燥
�B　屈折率　ｎＤ25℃＝1.550、1.680 の浸液3〜4滴ピンセットでよく攪拌、ｶﾊﾞ-ｶﾞﾗｽを乗せる
�C　必要ならば　ｎＤ25℃＝1.605、1.620の浸液でアンソフィライト、トレモライト等を確認する
２枚の偏光板をクロスさせて観察し、繊維状物質が見えない場合は不検出とする----＞写真
�C-1　見えた繊維状物質に付いて調べ、分散色が無ければ不検出とする----＞写真
�C-2　着色が確認されたら、回転ｱﾅﾗｲｻﾞ-で分散色を調べ、分散色の変化が無ければ不検出とする
�C-3　分散色が認められる繊維状物質であっても、塵その他コンタミと認められる場合は除外する
�C-4　上記�C1〜3の条件で排除されない場合は----＞400倍で写真撮影
�D 石綿に固有の分散色が認められる繊維状物質を0.1％以上含有する場合、検出と判定する
SEM/EDSではアスベストの代表的構成物質　Mg,SiO2,Ca,Fe,Mnの分析パタ−ンで確認する
