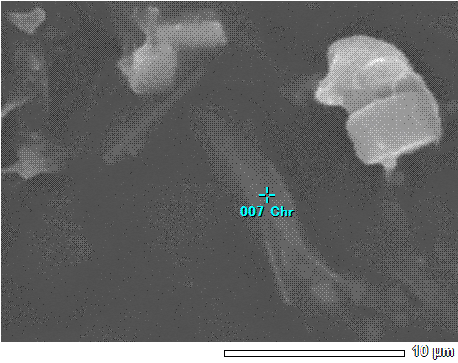

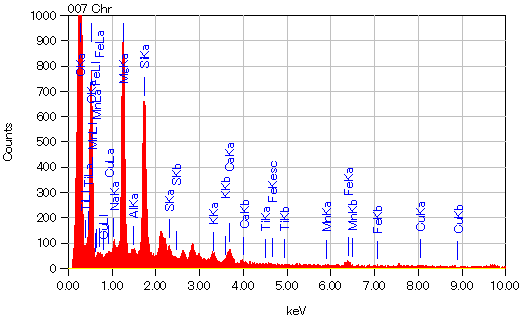

クリソタイル
タイトル :
IMG2 --------------------------- 装置
: 加速電圧 :
20.00 kV 倍率
: x 5,000 測定日時 :
2008/08/04 画素数 : 640
x 480
測定条件 装置名
: 6390(LA) 加速電圧
: 20.0 kV 照射電流
: 1.00000 nA PHAモード : T3 経過時間
: 15.51 sec 有効時間
: 15.00 sec デッドタイム : 3 % 計数率
: 4037 cps エネルギ範囲 : 0 - 20 keV ZAF法 簡易定量分析 フィッティング係数
: 0.3475 元素
(keV) 質量% 誤差% 原子数% 化合物 質量% カチオン数
K C K
0.277 46.68 0.09 57.21
31.3956 O K
0.525 36.45 0.39 33.54
40.5886 Na K 1.041 0.70 0.15 0.45
1.1177 Mg K
1.253
8.57 0.12 5.19
12.0258 Al K
1.486
0.16 0.12 0.09
0.2308 Si K 1.739 5.42 0.11 2.84
9.6767 S K
2.307
0.17
0.09
0.08
0.3944 K K
3.312
0.41
0.13
0.15
0.9703 Ca K
3.690 0.67 0.15 0.25
1.6814 Ti K
Mn K
5.894
0.05 0.34 0.01
0.1082 Fe K
6.398 0.56 0.35 0.15
1.1381 Cu L
0.930
0.16 0.10 0.04
0.6724 合計
100.00
100.00

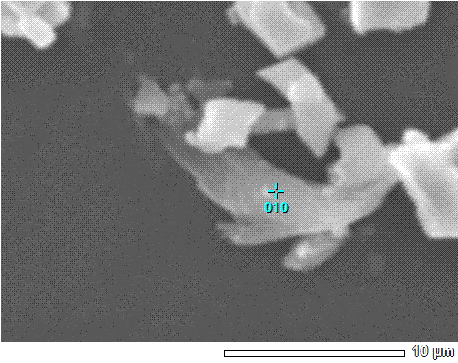

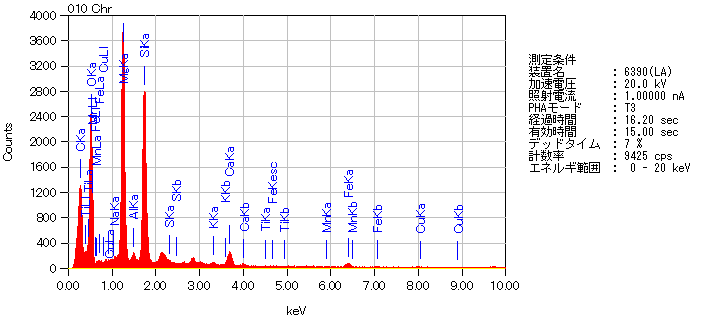

Chr10 タイトル :
IMG2 --------------------------- 装置
: 6390(LA) 加速電圧 :
20.00 kV 倍率
: x 5,000 測定日時 :
2008/08/04 画素数 : 640
x 480
ZAF法 簡易定量分析(酸化物) フィッティング係数 : 0.2456 全酸素数 : 24.0 元素
(keV) 質量% 誤差% モル% 化合物 質量% カチオン数
K C K
0.277 35.04 0.16 68.92 C
35.04
0.00 18.2017 O
29.16
Na K
1.041
0.23 0.18 0.12 Na2O
0.32
0.13 0.5756 Mg K
1.253 18.17 0.17 17.65 MgO
30.12
9.84 38.7757 Al K
1.486
0.55 0.23 0.24 Al2O3
1.04
0.27 1.0260 Si K
1.739 13.66 0.24 11.49 SiO2
29.23
6.41 31.5073 S K
K K
3.312
0.28
0.16
0.08 K2O
0.34
0.09 0.8937 Ca K
3.690
1.57 0.21 0.93 CaO
2.20
0.52 5.2713 Ti K
4.508
0.01 0.31 0.00 TiO2
0.01
0.00 0.0153 Mn K
5.894
0.13 0.42 0.05 MnO
0.16
0.03 0.3534 Fe K
6.398
1.19 0.43 0.50 FeO
1.52
0.28 3.3458 Cu L
0.930
0.01 0.11 0.00 CuO
0.01
0.00 0.0342 合計
100.00
100.00
100.00 17.57
カ−ボンペ−スト上のアスベスト含有試料のSEM/EDX分析結果 綿状に見える繊維がクリソタイルで有ることが成分組成から推定出来る クリソタイル組成式 Mg3Si2O5(OH)4
Mg:Si=3:2 Mg,Siが主成分

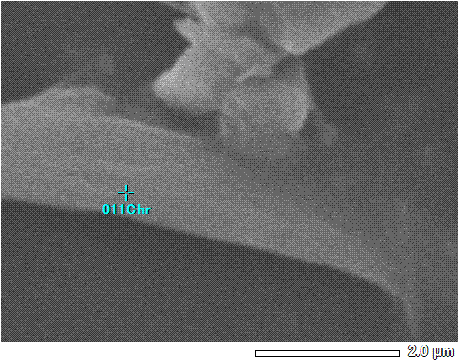

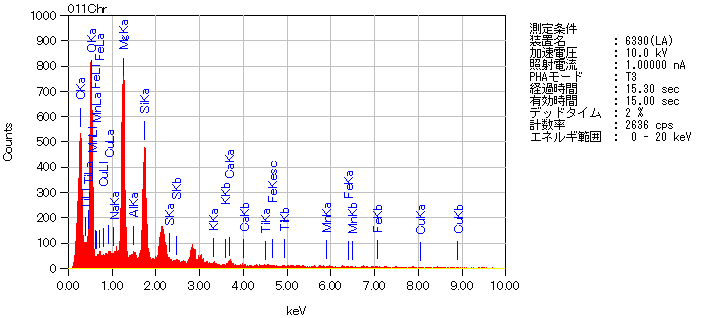

Chr11 タイトル :
IMG2 --------------------------- 装置
: 加速電圧 :
10.00 kV 倍率
: x 20,000 測定日時 :
2008/08/07 画素数 : 640
x 480
ZAF法 簡易定量分析(酸化物) フィッティング係数 : 0.2537 全酸素数 : 24.0 元素
(keV) 質量% 誤差% モル% 化合物 質量% カチオン数
K C K
0.277 31.28 0.07 65.10 C
31.28
0.00 43.4614 O
31.22
Na K
Mg K
1.253 19.43 0.20 19.98 MgO
32.21
9.83 73.0565 Al K
1.486
0.64 0.29 0.29 Al2O3
1.20
0.29 2.1982 Si K
1.739 14.92 0.37 13.28 SiO2
31.92
6.54 57.0794 S K
K K
3.312
0.56
0.46
0.18 K2O
0.68
0.18 2.3050 Ca K
3.690
1.68 0.69 1.05 CaO
2.35
0.52 7.2429 Ti K
Mn K
Fe K
6.398
0.24 3.74 0.11 FeO
0.31
0.05 0.8320 Cu L
0.930
0.04 0.12 0.01 CuO
0.04
0.01 0.2163 合計
100.00
100.00
100.00 17.41

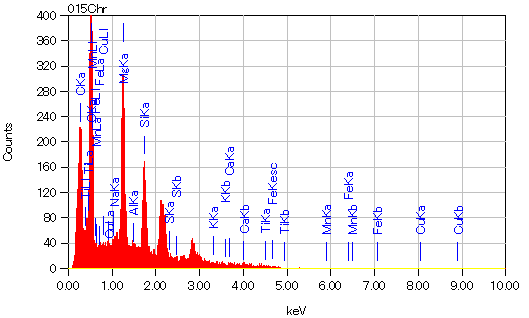

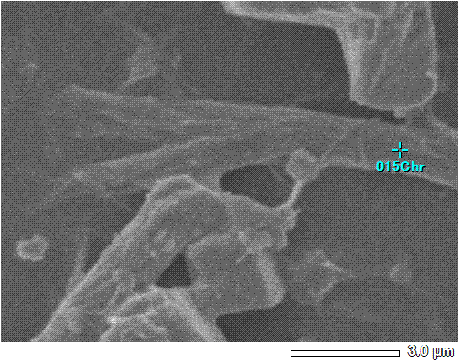

Chr15 加速電圧を下げて繊維表面を観察した タイトル :
IMG2 --------------------------- 装置
: 加速電圧 :
5.00 kV 倍率 : x 10,000 測定日時 :
2008/08/07 画素数 : 640
x 480
測定条件 装置名
: 6390(LA) 加速電圧
: 5.0 kV 照射電流
: 1.00000 nA PHAモード : T3 経過時間
: 15.13 sec 有効時間
: 15.00 sec デッドタイム : 0 % 計数率
: 1262 cps エネルギ範囲 : 0 - 20 keV ZAF法 簡易定量分析(酸化物) フィッティング係数 : 0.3103 全酸素数 : 24.0 元素
(keV) 質量% 誤差% モル% 化合物 質量% カチオン数
K C K
0.277 16.21 0.06 44.24 C
16.21
0.00 117.8187 O
37.72
Na K
1.041
0.66 0.30 0.47 Na2O
0.88
0.29 8.0309 Mg K
1.253 22.51 0.39 30.36 MgO
37.33
9.43 292.9271 Al K
1.486
0.30 0.60 0.19 Al2O3
0.58
0.12 3.7472 Si K
1.739 18.13 0.88 21.16 SiO2
38.78
6.57 233.2445 S K
K K
Ca K
3.690
4.22 7.75 3.45 CaO
5.90
1.07 55.1995 Ti K
Mn K
Fe K
Cu L
0.930
0.26 0.20 0.13 CuO
0.32
0.04 3.2513 合計
100.00
100.00 100.00 17.52

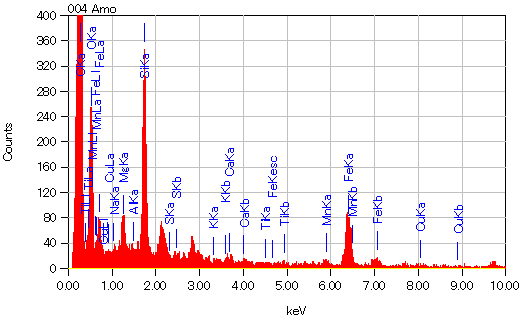

アモサイト
タイトル :
IMG2 --------------------------- 装置
: 加速電圧 :
20.00 kV 倍率
: x 10,000 測定日時 :
2008/08/07 画素数 : 640
x 480
ZAF法 簡易定量分析(酸化物) フィッティング係数 : 0.4138 全酸素数 : 24.0 元素
(keV) 質量% 誤差% モル% 化合物 質量% カチオン数
K C K
0.277 71.16 0.14 92.72 C
71.16
0.00 63.6844 O
11.07
Na K
1.041
0.13 0.39 0.05 Na2O
0.18
0.20 0.2117 Mg K
1.253
1.47 0.37 0.95 MgO
2.45
2.10 2.1248 Al K
1.486
0.22 0.39 0.06 Al2O3
0.42
0.28 0.3740 Si K
1.739
6.04 0.42 3.37 SiO2
12.92
7.46 12.1808 S K
K K
3.312
0.10
0.29
0.02 K2O
0.13
0.09 0.2647 Ca K
3.690
0.75 0.40 0.29 CaO
1.05
0.65 1.9841 Ti K
4.508
0.16 0.59 0.05 TiO2
0.27
0.12 0.3562 Mn K
5.894
0.63 0.83 0.18 MnO
0.82
0.40 1.3264 Fe K
6.398
8.24 0.86 2.31 FeO
10.61
5.12 17.4928 Cu L
合計
100.00
100.00
100.00 16.43
カ−ボンペ−スト上のアスベスト含有試料のSEM/EDX分析結果 測定繊維がアモサイトで有ることが成分組成から推定出来る アモサイト組成式 FE5.5Mg1.5Si8O24H2
Fe,Mg,Si が主成分の鉱物

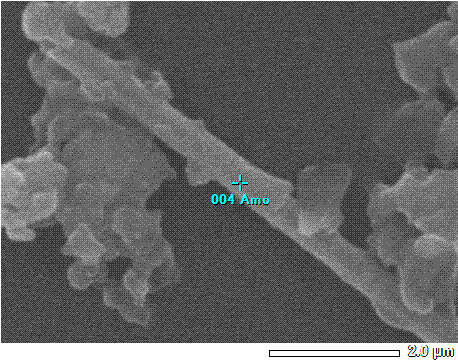

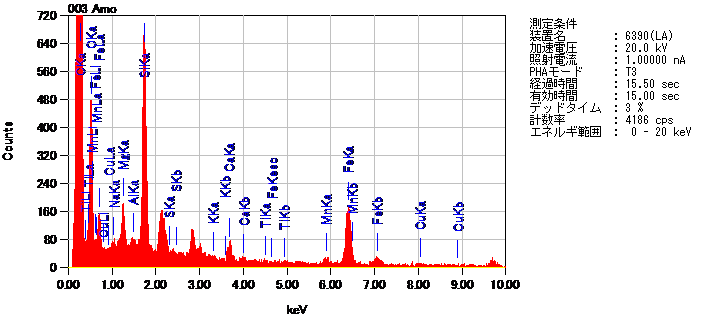

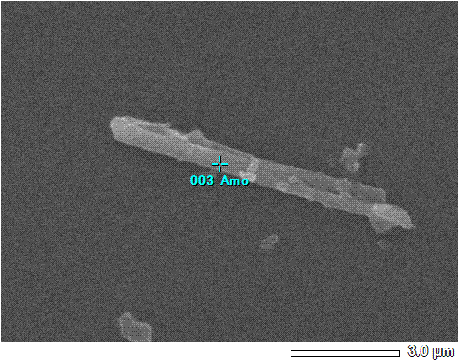

Amo
タイトル :
IMG2 --------------------------- 装置
: 加速電圧 :
20.00 kV 倍率
: x 18,000 測定日時 :
2008/08/07 画素数 : 640
x 480
測定条件 装置名
: 6390(LA) 加速電圧
: 20.0 kV 照射電流
: 1.00000 nA PHAモード : T3 経過時間
: 15.23 sec 有効時間
: 15.00 sec デッドタイム : 1 % 計数率
: 1844 cps エネルギ範囲 : 0 - 20 keV
ZAF法 簡易定量分析(酸化物) フィッティング係数 : 0.3979 全酸素数 : 24.0 元素
(keV) 質量% 誤差% モル% 化合物 質量% カチオン数
K C K
0.277 69.02 0.13 91.98 C
69.02
0.00 59.5358 O
11.90
Na K
1.041
0.65 0.35 0.23 Na2O
0.88
0.91 1.0688 Mg K
1.253
1.52 0.32 1.00 MgO
2.52
2.01 2.2219 Al K
1.486
0.01 0.34 0.00 Al2O3
0.02
0.01 0.0179 Si K
1.739
6.80 0.36 3.87 SiO2 14.54 7.81 14.0996 S K
K K
Ca K
3.690
0.23 0.34 0.09 CaO
0.33 0.19 0.6414 Ti K
4.508
0.02 0.51 0.01 TiO2
0.03
0.01 0.0368 Mn K
5.894
0.50 0.71 0.15 MnO
0.65
0.29 1.0950 Fe K
6.398
9.11 0.73 2.61 FeO
11.72 5.26 20.2010 Cu L
0.930
0.24 0.22 0.06 CuO
0.31
0.12 1.0818 合計
100.00
100.00
100.00 16.63

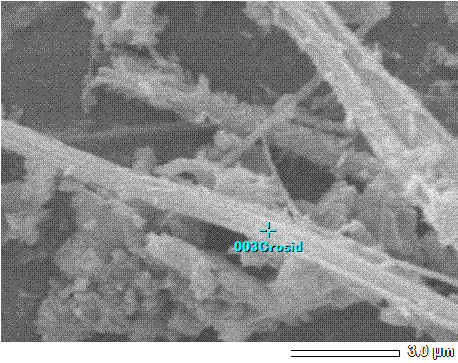

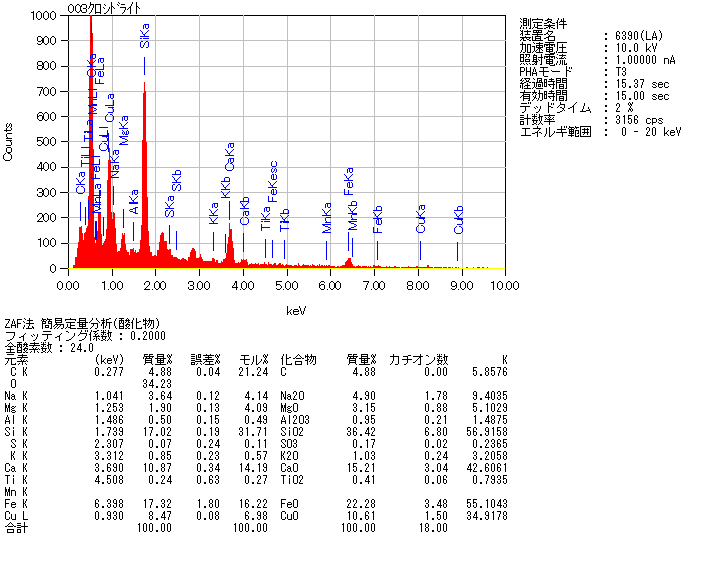

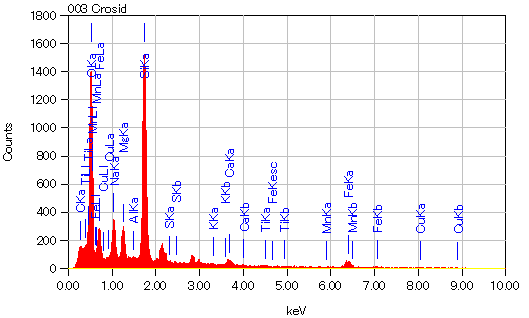

クロシドライト
タイトル :
IMG2 --------------------------- 装置
: 加速電圧 :
10.00 kV 倍率
: x 1,000 測定日時 :
2008/08/13 画素数 : 640
x 480
測定条件 装置名
: 6390(LA) 加速電圧
: 10.0 kV 照射電流
: 1.00000 nA PHAモード : T3 経過時間
: 15.46 sec 有効時間
: 15.00 sec デッドタイム : 3 % 計数率 :
3781 cps エネルギ範囲 : 0 - 20 keV
ZAF法 簡易定量分析(酸化物) フィッティング係数 : 0.1818 全酸素数 : 24.0 元素
(keV) 質量% 誤差% モル% 化合物 質量% カチオン数
K C K
0.277
2.85
0.05 12.94 C
2.85
0.00 3.7573 O 41.12
Na K
1.041
5.29 0.11 6.28 Na2O
7.13
2.15 19.5062 Mg K
1.253
3.67 0.12 8.23 MgO
6.08
1.41 13.7289 Al K 1.486 0.25 0.15 0.25 Al2O3
0.47
0.09 0.9943 Si K
1.739 26.86 0.19 52.17 SiO2
57.47
8.93 120.1880 S K
K K 3.312 0.32 0.24 0.22 K2O
0.38
0.08 1.5239 Ca K
3.690
1.80 0.36 2.44 CaO
2.51
0.42 9.0978 Ti K
4.508
0.40 0.65 0.46 TiO2
0.67
0.08 1.6958 Mn K Fe K
6.398 17.18 1.90 16.78 FeO
22.10
2.87 70.0476 Cu L
0.930
0.27 0.08 0.23 CuO
0.34
0.04 1.5814 合計
100.00
100.00
100.00 16.06
Cro
タイトル :
IMG2 --------------------------- 装置
: 加速電圧 :
10.00 kV 倍率
: x 10,000 測定日時 :
2008/08/11 画素数 : 640
x 480
